铁路信号点灯单元是集交流点灯、灯丝转换、故障定位报警为一体的点灯单元，CJ-1型主灯丝采集装置是采集点灯单元断丝报警节点信息并将报警信息传送到室内集中管理机。

一、产品外形及尺寸

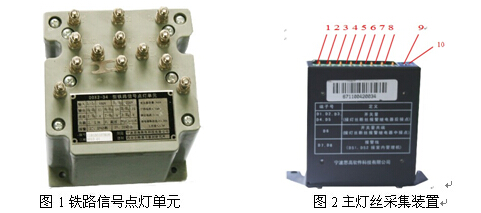

铁路信号点灯单元：外形如图1，DDX2-34最大尺寸120×120×130，重量2.1Kg；DDX2-34C最大尺寸120×120×105，重量1.8Kg。

主灯丝采集装置：外形如图2，最大尺寸：90×80×25，重量0.4Kg，是采集主灯丝信号，把信号机断丝报警信息发送到室内管理机。

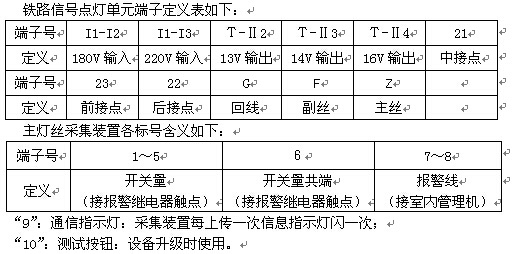

二、端子定义说明

三、主要技术指标

a）变压器容量：34VA；
b）空载电流≤11mA，额定电流：2.1A ；
c）继电器释放值≥0.35A，工作值≤1.5A；
d）电压输入：I1-I2为180V输入，I1-I3为220V输入；
e）电压输出：II1-II2和T-II2为13V，II1-II3和T-II3为14V，II1-II4和T-II4为16V；
f）绝缘电阻≥100MΩ ，绝缘耐压 50Hz 1min 2000V, 无闪烁或击穿现象。
四、单元的组装与连线

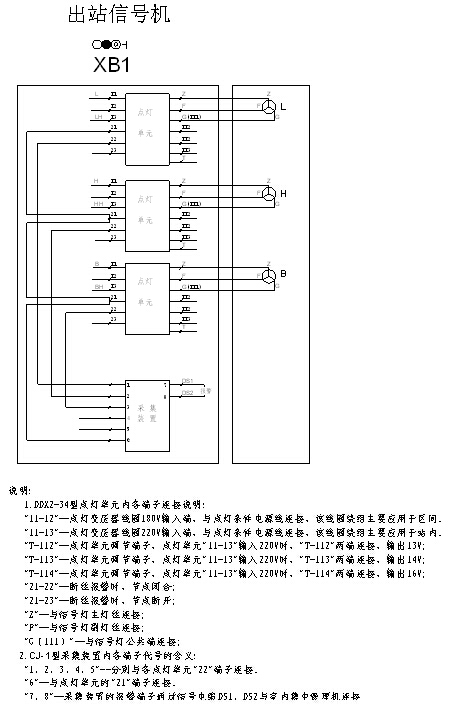

每架信号机由一个主灯丝采集装置和若干个点灯单元（≦5个）组成。如果信号机的信号灯数量超过5个灯，将再增加一个主灯丝采集装置。点灯单元与主灯丝采集装置安装如附图1和2。
